コアワイヤについて

現在、太陽電池の主流は変換効率の高い単結晶、多結晶のシリコンウエーハです。
その製造過程の切断において低コスト化に対応する為、ダイヤモンドワイヤーを使用した固定砥粒方式の需要が年々高まってきてます。
そのダイヤモンドワイヤの芯線に使用されるワイヤをコアワイヤと呼びます。
昨今、シリコンウエーハの生産性向上を目的にカーフロス(切りくず)の低減、加工時間の短縮に向けた動きが活発になってきてます。
そんな中、コアワイヤ(芯線)に求められる品質はソーワイヤに比べてより細く、より高強度であることに加えて高負荷での捻りに耐えられる靱性やダイヤモンドとの密着性も重要です。



ジャパンファインスチールはソーワイヤで長年の経験により培った熱処理、伸線加工技術と製造工程の全面的な見直しにより、ソーワイヤーに比べて優れた強度や靱性を持ち、密着性も満足して頂けるコアワイヤを開発し、お客様にも高い評価を頂いております。
これからも私たちジャパンファインスチールは顧客満足を第一によりお客様のご要望に合わせた製品の提案、実現を目指してたゆまない努力を続けていきます。







特徴1 ~より強く~

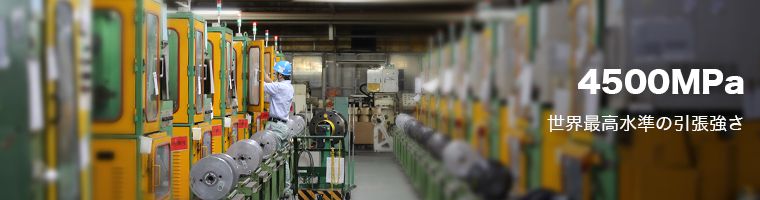

4500MPa 世界最高水準の引張強さ

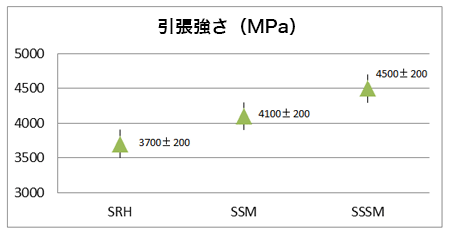

引張強さ(Mpa)

より過酷な使用条件下でも、断線しにくいワイヤを提供します。







特徴2 ~より細く~

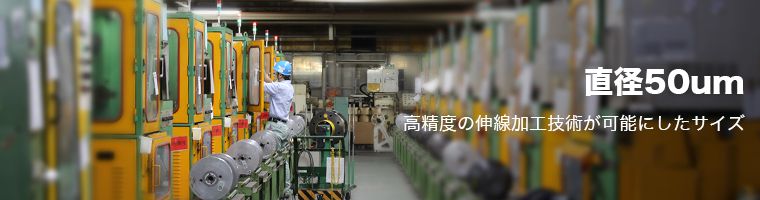

直径50um 高精度の伸線加工技術が可能にしたサイズ

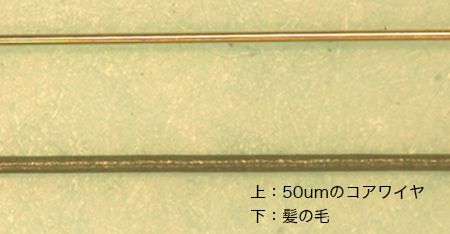

上:50umのコアワイヤ
 下:髪の毛

切り代(カーフロス)の低減に貢献します。







特徴3 ~粘り強い~

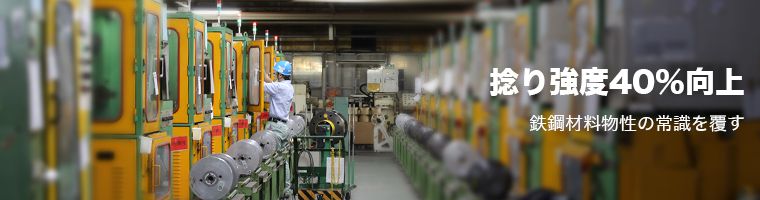

捻り強度40%向上 鉄鋼材料物性の常識を覆す

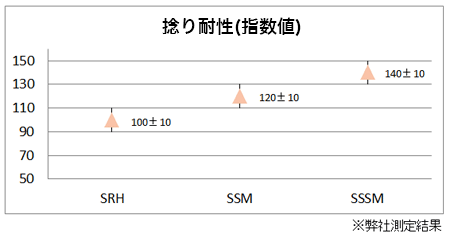

捻回値(捻じり回数) 比較

強いが粘いという、鉄鋼材料の理想形に近づけました。







特徴4 ~きれい~

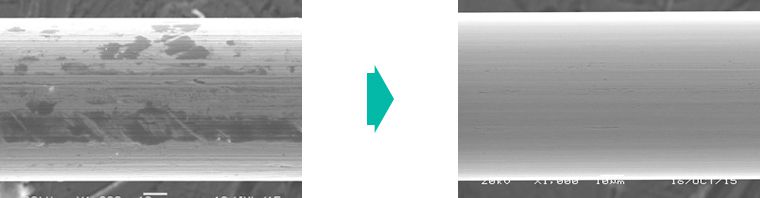

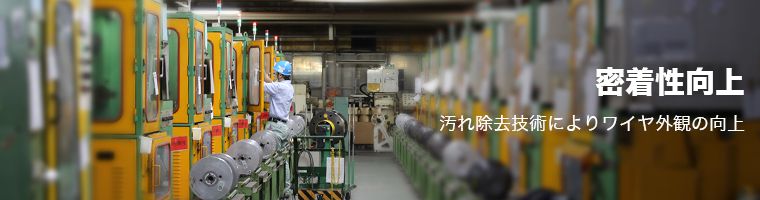

密着性向上 汚れ除去技術によりワイヤ外観の向上



表面の清浄性に優れる。後工程の品質向上に貢献します。







仕様について

グレードによる破断力の目安

より強い

グレード
線径(um) SRH SSM SSSM
50 7 8 9
60 10 11 13
70 14 16 18
80 19 21 23
90 24 26 29
100 30 33
110 36 39
120 42 46

・線径公差  ±1um
・偏径差  1um以下

※この他のサイズにつきましても検討可能ですので、ご要望があればお問い合わせ下さい。
